ПРАВИТЕЛЬСТВО МОСКВЫ КОМПЛЕКС АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА, РАЗВИТИЯ И РЕКОНСТРУКЦИИ ГОРОДА ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ по организации воздухообмена в квартирах многоэтажного жилого дома ТР АВОК-4-2004 Москва - 2004 Разработаны творческим коллективом: Ю. Табунщиков, доктор техн. (НП «АВОК») - руководитель, М.
Бродач, канд. Наук (МАрхИ), Л. Иванихина, канд. Наук (ОАО «ЦНИИПромзданий), В.
Ионин, инженер (Москомархитектура), В. Ливчак, канд. Наук (Мосгосэкспертиза), Е.
Малявина, канд. Наумов, канд. Наук (НПО «Термэк»), Е. Шилькрот, канд. Наук (ОАО «ЦНИИПромзданий»). Согласованы с Госстроем России, Москомархитектурой и Москомэкспертизой. Правительство Москвы Комплекс архитектуры, строительства, развития и реконструкции города Технические рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома ТРАВОК-4-2004 Вводятся впервые 1.
Введение Организованный воздухообмен, вентиляция, является основным способом обеспечения чистоты воздуха в квартирах жилых домов. От качества и надежности работы вентиляции зависит комфортность проживания, сохранность и долговечность конструкций. В жилищном строительстве в СССР и в России, как правило, применяются системы естественной приточно-вытяжной вентиляции.
Тр Авок-4-2004 Скачать
Приточный, наружный воздух поступает в квартиры через неплотности в оконных переплетах, форточки, фрамуги или открываемые окна. Основными достоинствами естественной вентиляции являются простота и невысокая ее стоимость, а также практическое отсутствие необходимости ее обслуживания. Недостатками являются неустойчивый воздушный режим квартир, вызываемый значительным влиянием температуры наружного воздуха и влиянием ветра, дискомфорт от использования форточек при низких наружных температурах. Открывание форточек приводит обычно к избыточному проветриванию и охлаждению помещений, что особенно проявляется в периоды похолоданий. Высокая герметичность современных окон сделала практически неработоспособными системы естественной вентиляции.
В квартирах ухудшилась комфортность проживания: имеет место высокая влажность и низкое качество воздуха, возрастает вероятность грибковых поражений конструкций. Разгерметизация квартир путем открытия форточек в герметичных окнах не позволяет обеспечивать требуемый микроклимат в квартирах и значительно снижает эффективность использования тепла, затраты которого на подогрев вентиляционного воздуха в современной квартире превышают потери тепла через наружные ограждения. Открывание форточек вызывает повышенный уровень шума, проникающего в квартиры домов, выходящих на улицы. Разработаны НП «АВОК» Введены в действие распоряжением руководителя Департамента градостроительной политики, развития и реконструкции города Москвы от № 14 Срок введения в действие 1 марта 2004 г. Устройство регулируемой вентиляции с естественным притоком через специальные приточные устройства-клапаны, обеспечивающей нормативный воздухообмен и снижающей проникающий шум в квартирах до уровня нормативных требований, и с механической вытяжной или механической приточно-вытяжной вентиляцией, в том числе с утилизацией теплоты вытяжного воздуха, позволяет нормализовать воздушно-тепловой режим квартир, обеспечить требуемый воздухообмен, снизить затраты тепла на 10 - 15%, а в случае использования утилизации - на 20 - 25%. В настоящее время имеются материалы исследований воздушно-теплового режима квартир, опыт проектирования и строительства жилых домов как в России, так и за рубежом с различными системами вентиляции.
На рынке материалов и оборудования присутствуют все необходимые элементы систем вентиляции практически любой конфигурации. Настоящие Технические рекомендации являются специальным нормативно-методическим документом по вопросам вентиляции квартир в жилых зданиях.
Общие положения 2.1. Настоящие Технические рекомендации распространяются на проектирование систем естественной и механической вентиляции квартир вновь строящихся и реконструируемых жилых домов и жилой части многофункциональных зданий. Рекомендации разработаны в развитие «Отопление, вентиляция и кондиционирование» (изд.
2003 г.), «Жилые здания», «Жилые здания». При проектировании, строительстве и эксплуатации систем вентиляции жилых квартир следует руководствоваться нормативными документами, действующими в Российской Федерации, а также положениями настоящих Технических рекомендаций. Рекомендации распространяются на квартир, в которых сопротивление воздухопроницанию окон, балконных дверей, входных дверей в квартиру, дверей и люков коммуникационных шахт соответствует требованиям «Тепловая защита зданий». Нормативные ссылки 1. Здания жилые и общественные. Параметры микроклимата в помещениях.
Общие требования безопасности. Здания жилые и общественные. Нормы воздухообмена. Строительная климатология. Тепловая защита зданий. Отопление, вентиляция и кондиционирование.
Жилые здания. СНиП 11-12-77. Защита от шума.
Санитарно-эпидемиологические требования к жилым зданиям и помещениям. СН 2.2.4/2.18.562-96.
Шум на рабочих местах в помещениях жилых, общественных зданий и на территории жилой застройки. Жилые здания. Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях. Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий. Термины и определения Термины и определения представлены в приложении.
Виды и типы систем 5.1. В квартирах жилых домов могут применяться следующие виды систем вентиляции: - системы естественной вентиляции, с естественным притоком и удалением воздуха; - системы смешанной вентиляции, с механическим удалением и с естественным притоком воздуха; с механическим притоком и с естественным удалением воздуха; - системы механической приточно-вытяжной вентиляции. В квартирах жилых домов могут применяться следующие типы систем вентиляции: централизованные, индивидуальные и смешанные. Системы приточно-вытяжной механической вентиляции рекомендуется оборудовать установками для утилизации тепла вытяжного воздуха (при технико-экономическом обосновании) и могут быть оборудованы установками для охлаждения и увлажнения (кондиционирования) воздуха. Рекомендуется выбирать тип и вид системы вентиляции в соответствии с данными табл. С учетом требований технического задания на проектирование. Системы естественной вентиляции могут быть с удалением вытяжного воздуха через теплый чердак (рис.

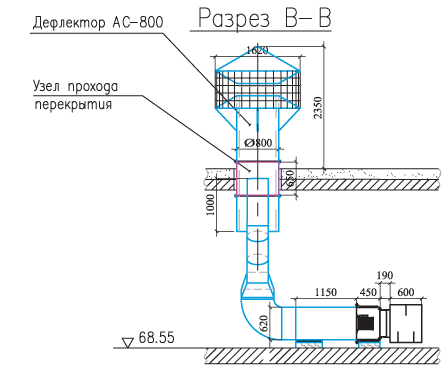

) или шахты на кровле (рис. Системы естественной вентиляции с удалением вытяжного воздуха через теплый чердак не следует применять в домах ниже 6 этажей. При проектировании систем вентиляции в домах с теплым чердаком следует устраивать одну вытяжную шахту на дом-башню или на секцию при условии герметичного разделения секций друг от друга. Вытяжная шахта с соотношением сторон не более 1:2 с открытым оголовком должна иметь высоту не менее 4,5 м от верха перекрытия над последним этажом. Для сбора атмосферных осадков на полу чердака под шахтой размещается поддон глубиной 250 мм. В расчетных условиях температура воздуха на чердаке должна быть не ниже 14 °С.
Т ипы и виды систем вентиляции и рекомендуемая область их применения. Вещество Предельно-допустимая концентрация в наружном воздухе q н ПДК, мг/м 3 Максимальная разовая Среднесуточная Азота двуокись 0,085 0,04 Пыль нетоксичная 0,5 0,15 Свинец 0,001 0,0003 Сернистый ангидрид 0,5 0,05 Углеводороды (бензол) 0,3 0,1 Углерода окись 5 3 Фенол 0,01 0,003 Углекислый газ.: - населенная местность (село), 650 650 - малые города, 800 800 - большие города 1000 1000.
ПДК для углекислого газа не нормируется, данная величина является справочной. Материалы и конструкция вентиляционной системы, приемные устройства наружного воздуха в системах механической приточно-вытяжной вентиляции и выбросы вытяжного воздуха должны соответствовать требованиям. Системы вентиляции жилых квартир рекомендуется проектировать с возможностью индивидуального регулирования величины воздухообмена. Следует применять регулируемые устройства для притока и удаления воздуха. Вентиляторы центральных систем механической вентиляции, как правило, должны иметь регулируемый привод и обеспечивать возможность изменения воздухообмена. Минимальный воздухообмен в квартире не должен быть менее 25% от расчетного. Энергоэффективность систем вентиляции обеспечивается сокращением величины воздухообмена в зависимости от интенсивности эксплуатации отдельных помещений и квартиры в целом, использованием тепла вытяжного воздуха для подогрева приточного (в системах приточно-вытяжной механической вентиляции).
Применение теплых чердаков позволяет уменьшить нагрузку системы отопления на величину потерь тепла через покрытие за счет использования тепла вытяжного воздуха. Для проветривания квартир в теплый период года должны предусматриваться открывающиеся окна (створки окон), форточки или фрамуги. Приточный воздух должен поступать в жилые помещения квартиры; удаление воздуха следует осуществлять из подсобных помещений. Приточные устройства следует размещать в жилых комнатах и кухнях-столовых в верхней части окна или наружной стены или над отопительным прибором, установленным под окном. При размещении приточного устройства над отопительным прибором следует обеспечить его незамерзание. В системах с естественным притоком воздуха в качестве приточных устройств, как правило, следует применять приточные регулируемые клапаны. В системах с механическим притоком воздуха в качестве приточных устройств следует применять регулируемые воздухораспределители.
Размеры, количество и размещение приточных устройств должно обеспечивать требуемые параметры воздуха в обслуживаемой зоне помещений при расчетных расходах наружного воздуха. В системах с естественным притоком воздуха температура и скорость приточного воздуха при входе приточных струй в обслуживаемую зону не должна превышать допустимых величин по при расчетных для проектирования отопления значениях температуры наружного воздуха. В квартирах домов, расположенных в местах с повышенным уровнем шума и запыленности наружного воздуха, следует применять клапаны с шумоглушителями и воздушными фильтрами, доступными для очистки.
Схема системы механической вытяжной вентиляции (централизованной) с естественным притоком воздуха. Обозначения: ж. жилое помещение; к - кухня; с/у - санузел; 1 - приточное устройство; 2 - вытяжное устройство; 3 - отопительный прибор; 4 - вытяжные каналы; 5 - сборный вытяжной канал; 6 - вытяжной вентилятор. Вытяжные устройства следует размещать в верхней зоне подсобных помещений.
В качестве вытяжных устройств следует, как правило, применять регулируемые решетки и клапаны. Воздухообмен в квартирах должен быть организован так, чтобы исключить перетекание воздуха из подсобных помещений в жилые. В кухнях-столовых расход приточного воздуха должен составлять не более 50% расхода вытяжного воздуха. Двери кухонь, ванн, туалетов и подсобных помещений должны иметь подрезы или переточные решетки для поступления воздуха из жилых комнат. Скорость воздуха в подрезах дверей или переточных решетках, как правило, не должна превышать 0,3 м/с. В системах вентиляции с утилизацией тепла вытяжного воздуха в пределах одной квартиры могут применяться регенеративные или рекуперативные утилизаторы; для систем с центральной утилизацией тепла - только рекуперативные, в том числе с промежуточным теплоносителем. Системы локальной вытяжной вентиляции (надплитный зонт или аналогичные устройства с удалением вытяжного воздуха в атмосферу) должны, как правило, иметь отдельный сборный канал для их подключения.
Тр Авок-4-2004
В кухнях, оборудованных надплитным зонтом или аналогичным устройством, следует устанавливать уравновешивающий клапан, обеспечивающий дополнительный приток воздуха в помещение кухни при работе зонта. Схема системы механической вытяжной вентиляции (с индивидуальными вентиляторами) с естественным притоком воздуха. Обозначения: ж. жилое помещение; к - кухня; с/у - санузел; 1 - приточное устройство; 2 - вытяжной вентилятор (индивидуальный); 3 - отопительный прибор; 4 - вытяжные каналы; 5 - сборный вытяжной канал; 6 - вытяжная шахта; 7 - обратный клапан. Системы механической вентиляции должны обслуживаться службой эксплуатации здания или специализированной организацией. Нормы воздухообмена в помещениях.
Наименование помещения Режим работы Норма воздухообмена Примечания Жилая зона Постоянный Кратность воздухообмена 0,35 1/ч, но не менее 30 м 3/ч∙чел. 3 м 3/м 2 жилых помещений, если общая площадь квартиры меньше 20м 2/чел.
Для расчета расхода воздуха, м 3/ч, по кратности объем помещений следует определять по общей площади квартиры. Вид трудовой деятельности, рабочее место Время суток Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами, Гц Уровни звука и эквивалентные уровни звука и, дБА Максимальные уровни звука L Aмакс, дБА 31,5 63 125 250 500 1000 2000 4000 8000 Жилые комнаты квартир с 7 до 23 ч 79 63 52 45 39 35 32 30 28 40 55 с 23 до 7 ч 72 55 44 35 29 25 22 20 18 30 45 Примечание. Допустимые уровни шума от внешних источников в помещениях устанавливаются при условии обеспечения нормативной вентиляции помещений - при открытых форточках, фрамугах, узких створках окон.
Инструкция по проектированию железобетонных дымовых труб. Требования санитарно-гигиенической и пожарной безопасности 7.1. Материалы и конструкция вентиляционных каналов и камер должны сводить к минимуму условия, способствующие росту и распространению микроорганизмов через вентиляционную систему. Концентрация вредных веществ в наружном (атмосферном) воздухе, используемом для вентиляции (кондиционирования), не должна превышать предельно допустимые концентрации (ПДК) в воздухе населенных мест. Схема системы механической приточной вентиляции с естественным удалением воздуха.
Обозначения: ж. жилое помещение; к - кухня; с/у - санузел; 1 - приточное устройство; 2 - вытяжное устройство; 3 - отопительный прибор; 4 - вытяжные каналы; 5 - приточный воздуховод; 6 - приточная камера (индивидуальная); 7 - надплитный зонт с индивидуальным вентилятором (для каждой секции дома следует принимать одинаковую схему подключения зонтов); 8 - вытяжная шахта; 9 - уравновешивающий клапан; 10 - обратный клапан. Значения ПДК следует принимать в соответствии с,. Значения ПДК загрязняющих веществ, наиболее часто присутствующих в атмосферном воздухе, представлены в табл. Если уровень загрязнения наружного воздуха превышает показатели, приведенные в табл., необходимо проводить его очистку. В случаях, когда существующие технологии очистки не позволяют обеспечить требуемую чистоту наружного воздуха, допускается кратковременное (например, в часы пик на автодорогах) уменьшение количества наружного воздуха, но не более 75% от расчетного. Расчетный воздухообмен в квартирах следует определять в соответствии с нормами «Здания жилые и общественные.
Нормы воздухообмена» независимо от принятой схемы вентиляции (табл. Уровни шума в квартирах должны соответствовать требованиям СНиП 11-12-77, и пособия к нему (табл. Системы вентиляции следует предусматривать отдельными для каждой группы квартир, размещенных в пределах одного пожарного отсека. Шрифт матричного принтера epson.
Схема системы механической приточно-вытяжной вентиляции с утилизацией тепла вытяжного воздуха (индивидуальный утилизатор). Обозначения: ж. жилое помещение; к - кухня; с/у - санузел; 1 - приточное устройство; 2 - вытяжное устройство; 3 - отопительный прибор; 4 - вытяжные каналы; 5 - приточные каналы; 6 - утилизатор тепла; 7 - надплитный зонт с индивидуальным вентилятором (для каждой секции дома следует принимать одинаковую схему подключения зонтов); 8 - вытяжной вентилятор (центральный); 9 – уравновешивающий клапан; 10 - обратный клапан. Воздуховоды из негорючих материалов следует проектировать для прокладки в пределах помещений для вентиляционного оборудования, а также в технических этажах, чердаках и подвалах. Места прохода воздуховодов через стены, перегородки и перекрытия зданий (в том числе в кожухах и шахтах) следует уплотнять негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемого ограждения. Материалы и оборудование 8.1.
Каналы и воздуховоды. Каналы систем естественной вентиляции, как правило, состоят из поэтажных унифицированных бетонных блоков. В местах соединений поэтажные блоки должны иметь герметизирующие прокладки.
Каналы, воздуховоды, систем механической вытяжной вентиляции с естественным притоком воздуха и систем механической приточно-вытяжной вентиляции должны иметь класс Н (нормальные) и изготавливаются, как правило, из листовой стали. Схема системы механической приточно-вытяжной вентиляции (центральная) с утилизацией тепла вытяжного воздуха (утилизация с промежуточным теплоносителем).
Тр Авок-4-2004
Обозначения: ж. жилое помещение; к - кухня; с/у - санузел; 1 - приточное устройство; 2 - вытяжное устройство; 3 - отопительный прибор; 4 - вытяжные каналы; 5 - приточные каналы; 6 - приточная камера с утилизатором тепла с промежуточным теплоносителем; 7 - вытяжная камера с утилизатором тепла с промежуточным теплоносителем; 8 - трубопровод промежуточного теплоносителя; 9 - циркуляционный насос; 10 - надплитный зонт с индивидуальным вентилятором; 11 - уравновешивающий клапан. Утилизаторы тепла вытяжного воздуха: а) регенеративный, б) рекуперативный. Обозначения: а - вытяжной вентилятор, б - приточный вентилятор, в - фильтр вытяжного воздуха, г – фильтр приточного воздуха, д - регенеративный теплообменник, е - рекуперативный теплообменник, ж - нагреватель для догрева приточного воздуха. Приточные и вытяжные устройства. В качестве приточных устройств в системах естественной вентиляции и механической вытяжной вентиляции с естественным притоком воздуха следует применять приточные клапаны.
Приточные клапаны должны обеспечивать изменение расхода приточного воздуха в ручном или автоматическом режиме. Изменение расхода воздуха может быть плавным или ступенчатым. В полностью закрытом положении приточные клапаны должны обеспечивать минимально необходимый расход воздуха, равный 25% от расчетного. В качестве датчиков управления приточными клапанами с автоматическим регулированием расхода воздуха могут использоваться датчики перепада давления, влажности внутреннего воздуха, освещенности, присутствия людей и т. Приточные клапаны следует устанавливать, как правило, в каждом жилом помещении. В каждой квартире следует устанавливать не менее двух приточных клапанов.
В доме, как правило, следует применять приточные клапаны одного типа. Типоразмер или количество клапанов в одинаковых квартирах на разных этажах может быть различным. В качестве вытяжных устройств в системах естественной вентиляции рекомендуется применять регулируемые решетки; в системах механической вытяжной вентиляции с естественным притоком воздуха следует применять регулируемые решетки или вытяжные клапаны.
Вытяжные решетки должны обеспечивать изменение расхода вытяжного воздуха в ручном режиме; вытяжные клапаны должны обеспечивать изменение расхода вытяжного воздуха в ручном или автоматическом режиме. Изменение расхода воздуха может быть плавным или ступенчатым. В качестве датчиков управления для вытяжных клапанов с автоматическим регулированием расхода воздуха могут использоваться датчики перепада давления, влажности внутреннего воздуха, освещенности, присутствия людей и т.
В доме, как правило, следует применять вытяжные решетки или клапаны одного типа и типоразмера. Индивидуальные вытяжные вентиляторы, как правило, должны оборудоваться обратными клапанами.
Включение вентиляторов, устанавливаемых в туалетах и ванных, возможно блокировать с включением освещения или по датчику присутствия; выключение вентиляторов с заданным запаздыванием после выключения освещения или ухода. Центральные вытяжные вентиляторы, как правило, должны обеспечивать переменный расход воздуха в системе.
Вентиляторы следует подбирать на расчетный расход вытяжного воздуха; глубина регулирования должна составлять 100 - 30%. Рекомендуется использовать вентиляторы с «пологой» характеристикой.
Изменение расхода воздуха в системе происходит по сигналу датчика статического давления, установленного в нижней части сборного канала. Вентиляторы должны иметь резервирование, которое следует осуществлять либо установкой дополнительного вентилятора (в центральных системах), либо ремонтом или заменой отказавшего вентилятора службой эксплуатации в течение суток. Расчет систем вентиляции 9.1.Расчет естественной вентиляции. Расчетный расход воздуха в квартире L вент, м 3/ч, следует принимать по табл. Расчетную температуру наружного воздуха t н расч, °С, и расчетную скорость ветра V ветр, м/с, следует принимать в соответствии со t н расч = 5; V ветр = 0.
Расчетное располагаемое давление Δ р расп, Па, для квартир каждого этажа следует определять по формуле g ( ρ н - ρ в ), (1) где ρ н и ρ в - соответственно плотность наружного и внутреннего воздуха при расчетных температурах, кг/м 3; h расч - расстояние по вертикали от центра приточного устройства до устья вытяжной шахты, м. Сопротивление воздушного тракта (потери давления) системы вентиляции должно быть меньше величины располагаемого давления с запасом в 10%: где Δ р прит - потери давления в приточных устройствах; Δ р выт - потери давления в вытяжных устройствах; Δ р спут - потери давления в спутнике; Δ р кан - потери давления в сборном канале, в том числе потери давления в тройнике; Δ р т.чер - потери давления на теплом чердаке; Δ р шахт - потери давления в вытяжной шахте. При расчете сопротивления воздушного тракта рекомендуется принимать: (Δ р прит + Δ р выт + Δ р спут) ≥ 6 ÷ 9 Па; V спут = 1,0 ÷ 1,5м/с, где V спут - скорость воздуха в спутнике, м/с; V кан = 2 ÷ 3,5 м/с, где V кан - скорость воздуха в сборном канале, м/с; V шахт ≤ 1 м/с, Δ р шахт ≈ 1 Па где V шахт - скорость воздуха в вытяжной шахте, м/с. Если сечения спутников и сборного вытяжного канала заданы, то определяются расчетные потери давления в остальных элементах системы из формулы. Тип и типоразмер приточного клапана подбирается по его характеристикам (данные изготовителя) в зависимости от величины Δ р прит. Если величина располагаемого давления недостаточна для установки приточных клапанов, например на верхних этажах, следует использовать форточки или устанавливать индивидуальные вытяжные вентиляторы с обратными клапанами.
Форма 4 Тр
Число этажей, где следует установить индивидуальные вытяжные вентиляторы, определяется расчетом. Если установка клапана обязательна по санитарно-гигиеническим требованиям, следует увеличить сечение вытяжного канала или использовать механическую вытяжную вентиляцию. Расчетные расходы тепла на вентиляцию. Вент = с р ρ н L вент ( t н - t в ), (3) где с р - теплоемкость воздуха, с р = 1,005 кДж/кг∙°С; ρ н и L вент - см- пп. И; t н и t в - соответственно значения температуры наружного и внутреннего воздуха в квартире при расчетных для проектирования вентиляции условиях. При расчете расхода тепла на вентиляцию расход воздуха, удаляемого надплитным зонтом, не учитывается.
Расчет механической вытяжной вентиляции с естественным притоком. Расчет проводится для условий V ветра = 0. Скорость воздуха в каналах и вытяжных устройствах следует принимать по акустическим требованиям. До и после вентилятора в случае необходимости следует предусматривать установку шумоглушителей. Типоразмер приточных каналов, приточных клапанов и вытяжных решеток выбирается по акустическим требованиям.
Вытяжной вентилятор, центральный или индивидуальный, подбирается стандартным способом. В системах с централизованной вытяжкой следует устанавливать резервный вентилятор. Расчетные расходы тепла на вентиляцию определяются по формуле. Расчет механической приточно-вытяжной вентиляции проводится аналогично п.
В системах вентиляции с утилизацией тепла вытяжного воздуха утилизатор должен быть оборудован системой нагрева приточного воздуха, когда его температура ниже 15 °С. Термины и определения Вентиляция - организованный обмен воздуха в помещениях для обеспечения параметров микроклимата и чистоты воздуха в обслуживаемой зоне помещений в пределах допустимых норм. Вентиляция естественная - организованный обмен воздуха в помещениях под действием теплового (гравитационного) и/или ветрового давления. Вентиляция механическая (искусственная) - организованный обмен воздуха в помещениях под действием давления, создаваемого вентиляторами. Воздух наружный - атмосферный воздух, забираемый системой вентиляции для подачи в обслуживаемое помещение. Воздух приточный - воздух, подаваемый в помещение системой вентиляции. Воздух удаляемый (уходящий) - воздух, забираемый из помещения и больше в нем не используемый.
Воздушный затвор, спутник - вертикальный участок воздуховода, изменяющий направление движения воздуха и препятствующий его перетеканию из одной квартиры в другую. Допустимое качество воздуха в помещениях (чистота воздуха) - состав воздуха, в котором в соответствии с определением полномочных органов концентрация известных загрязняющих веществ не превышает ПДК и к которому не имеют претензий более 80% людей, подвергаемых его воздействию. Микроклимат помещения - состояние внутренней среды помещения, характеризуемое следующими показателями: температурой воздуха, радиационной температурой, скоростью движения и относительной влажностью воздуха в помещении. Отопление - поддержание в закрытых помещениях нормируемой температуры воздуха и радиационной температуры.
Сборный канал, воздуховод - участок воздуховода, к которому присоединяются воздуховоды из двух или большего числа этажей. Транзитный воздуховод - участок воздуховода, прокладываемый за пределами обслуживаемого им помещения или группы помещений.
Примеры расчета систем вентиляции Рассчитать систему естественной вентиляции секции 17-этажного жилого дома с высотой этажа 2,8 м. Квартиры 2-й категории - «Экономические» (по «Жилые здания»). На каждом этаже расположены 4 квартиры: 2 однокомнатные и 2 трехкомнатные. В примере рассмотрена вертикаль однокомнатных квартир. Общая площадь квартиры - 54 м 2; жилая площадь - 22 м 2; в квартире проживает 2 человека.Конструкция системы вентиляции. Система вентиляции собирается из вентиляционных блоков по схеме с общим вертикальным сборным каналом и поэтажными ответвлениями (спутниками). Спутники проходят вертикально параллельно сборному каналу и присоединяются к нему через этаж на 300 мм ниже отверстия для вытяжного устройства.
Схема системы соответствует рис. К сборному вентиляционному каналу на каждом этаже присоединяется одна квартира. Для повышения аэродинамической устойчивости системы (за счет увеличения аэродинамического сопротивления входу воздуха в спутник) входной участок спутника выполнен в виде конфузора. Спутники присоединены к сборному вертикальному каналу через диффузор.
В каждой квартире установлены 2 вытяжных клапана и 2 спутника: один в кухне и один в совмещенном санузле. Вытяжной клапан кухни вставлен непосредственно в вентиляционный блок, а клапан санузла соединяется со спутником коробом из гипсокартона. Сборный вентиляционный канал выведен в теплый чердак. В месте выхода на чердак канал накрыт бетонным оголовком, представляющим собой диффузор. В чердак поступает воздух из всех квартир секции дома (двух вертикалей однокомнатных квартир и двух вертикалей трехкомнатных квартир). Из теплого чердака воздух удаляется в атмосферу через утепленную вытяжную шахту (без зонта). Высота шахты равна 2,5 м над кровлей чердака (4,5 м от пола чердака).
Для притока свежего воздуха в наружных стенах установлены регулируемые приточные клапаны. В однокомнатной квартире установлено 3 клапана (2 клапана в комнате и 1 клапан на кухне). Расчетный расход вентиляционного воздуха определен по табл. Расчетный расход приточного воздуха (проживает 2 человека) L прит = 30 м 3/ч∙2 = 60м 3/ч Расчетный расход вытяжного воздуха L выт = 110 м 3/ч, в том числе из кухни L кух = 60 м 3/ч, из совмещенного санузла L с/у = 50 м 3/ч. В качестве расчетного принимаем больший расход воздуха L расч = L выт = 110 м 3/ч. Расчетный расход воздуха в трехкомнатных квартирах (проживает 3 человека) такой же, как в однокомнатных.
Расчетный расход воздуха теплого чердака составляет L расч. Чер = 4∙17∙110 = 7480 м 3/ч. Аэродинамический расчет системы вентиляции.
В соответствии с п. Определяем расчетное располагаемое давление Δ р расп, Па, для квартир каждого этажа по формуле. Результаты расчета представлены в табл. В соответствии с п.
Определяем сопротивление воздушного тракта (потери давления) системы вентиляции. Предварительно принимаем скорость воздуха в спутнике V спут = 1,0 м/с и определяем площадь его поперечного сечения: d спут = 0,146 м Принимаем диаметр спутника d спут = 0,14 м, тогда f спут = 0,0154 м 2,а V спут = 1,08 м/с. Предварительно принимаем скорость воздуха в сборном канале V кан = 2,5 м/с и определяем площадь его поперечного сечения: Принимаем площадь поперечного сечения сборного канала f кан = 0,192 м 2. Сечение имеет форму прямоугольника 450×360 мм, соединенного с половиной круга d = 369 мм.
V кан = 2,7 м/с. Предварительно принимаем скорость воздуха в шахте V шах = 1,0 м/с и определяем площадь ее поперечного сечения.
