Монтаж обрешетки под укладку ондулина считается обязательным. Чтобы крыша была надежной и прослужила много лет, нужно строго следовать инструкции по монтажу ондулина. Укладку ондулина своими руками выполняют при определенной температуре. Устанавливать крепеж следует строго по инструкции к материалу. Размеры листа ондулина. Пошаговая инструкция по монтажу ондулина на скатной кровле. Как правильно уложить ондулин на крышу без помощника. 3.2 Укладка контробрешетки и установка обрешетки. 3.3 Настилка ондулина.
Монтаж кровли из ондулина — пошаговая инструкция по проведению работ Ондулин является легким и прочным материалом, для покрытия крыш. Он представляет собой волнистые листы, с высокой степенью устойчивости к воздействию различных разрушающих природных явлений. Установка кровли из ондулина не займет у вас много усилий и времени.
Таким покрытием можно выложить не только коттедж или дом, но и баню с беседкой, а также различные хозяйственные постройки. Существенное преимущество по сравнению с другими материалами – возможность установки покрытия прямо по старой кровле. Таким образом, вы сможете сократить затраты на ремонтные работы. Процедура укладки достаточно проста.
Перед началом монтажа, стоит внимательно изучить заявленные рекомендации производителей. Далее мы рассмотрим вопросы, часто возникающие у тех, кто впервые использует ондулин: Как можно разрезать ондулин?
Необходима ли пароизоляция и гидроизоляция? Как сделать кровельный пирог? Ниже вы найдете иллюстрированную инструкцию, по шагам описывающую правильный монтаж. Монтаж кровли (видео) Процесс монтажа обычно подробно описывается в инструкции, которая идет в комплекте с кровельным материалом.
Эта инструкция также используется в качестве гарантийного талона поставщика и производителя. Основное условие производителя для гарантии – соблюдение всех требований и условий, которые были указаны как правила при монтаже. При этом стоит обратить внимание на то, что гарантии может быть подвержен лишь тот ондулин, условия, установки которого были полностью соблюдены в соответствии со всеми рекомендациями. Перед установкой кровли из ондулина своими руками или с помощью бригады профессиональных работников, обязательно учтите все нижеизложенные особенности.
Основные правила укладки. При укладке ондулина, ставьте ногу только на выпуклые части материала – не стоит наступать на борозды между выпуклыми частями. Монтаж может быть выполнен только при положительных температурах. При работе с покрытием при отрицательных, до -5°C, температурах, установка должна выполняться с большой осторожностью. При температуре ниже чем -5°C, любые работы с ондулином строго запрещены. Кроме того, при очень высоких температурах (более 30°C), установка ондулиновых покрытий также не желательна.
Крепить ондулин к обрешетке стоит при помощи особых кровельных гвоздей. По технологии установки, на один лист материала тратиться ровно 20 гвоздей. Это требование является гарантийным, и если не соблюдать его, ваше покрытие может попросту слететь или разрушиться под воздействием ветра. Именно поэтому стоит четко контролировать процесс укладки, а если вы наняли для этой цели строителей, убедитесь, что они ознакомлены со всеми правилами укладки. Обрешетка, имитирующая ондулин, сделана из деревянных брусков размеров 4 на 6 см. Размер шага обрешетки зависит от степени уклона кровли:.
до 10° — сплошное покрытие из доски;. от 10 до 15° — шаг не более чем в 450 мм;. более 15° — шаг до 610 мм. Техника монтажа не позволяет делать нахлесты из четырех листов материала в одном углу. Такой способ настила материала может привести к деформации краев материала. Сама по себе работа с ондулином не очень сложна.
Ключевые особенности этого материала – небольшой вес и гибкость. Пользуясь этим, некоторые строители дотягивают кромку криво закрепленного листа до конца. Поначалу такой лист выглядит вполне ровно, однако через определенное время вся кровля может пойти волнами.
Как же правильно укладывать ондулин? При крепеже листов, стоит следить за линейностью горизонтальных и вертикальных соединений листов материала по всей поверхности крыши. При укладке не допускайте растягивания листов. Перед фиксацией гвоздями убедитесь, что листы лежат ровно. Всю последовательность установки крыши из ондулина вы можете найти в нижеизложенной инструкции. Если выполнить свес слишком длинным, то это заставит его прогнуться, а если коротким – под него забьются осадки и мусор. Если неправильно рассчитать размер шага обрешетки, то весь монтаж, скорее всего, провалится – тут не обойтись без ремонта.
Ремонтировать покрытие довольно сложно. Практически невозможно убрать поврежденный лист, не нарушив его целостности. Перед началом установки покрытия тщательно изучите прилагающуюся к материалу инструкцию.
Картинки Неоновые на телефон Вы можете скачать, как и другие изображения из данного раздела. Неоновые картинки на телефон архивом. Картинки на телефон неоновые скачать бесплатно. Скачать на телефон неоновые картинки.
Ведь от качества покрытия крыши будет зависеть долговечность крыши вместе с 15-летней гарантией. Пошаговая инструкция по укладке в картинках. Как монтировать ондулин при разных уклонах крыши?
Основное требование для покрытия – шаг обрешетки и величина нахлестов. Если угол наклона кровли составляет:от 5° до 10° – то перед тем, как ложить ондулин, выполняется сплошная обрешетка из обрезных досок, фанеры или плиты OSB.
Нахлест на концах листа – 300 мм, боковой – на две волны. От 10° до 15° – выполняется разреженная обрешетка с межосевым расстоянием не более 450 мм. Нахлест на концах листа – 200 мм, боковой – одна волна. От 15° – выполняется разреженная обрешетка с межосевым расстоянием не более 610 мм. Нахлест на концах листа – 170 мм, боковой – одна волна. Брусья обрешетки прибиваются к стропилам на необходимом межосевом расстоянии друг от друга. Для выдерживания параллельности обрешетки рекомендуется использовать деревянный кондуктор (кусок бруска заданной длины).
При разметке ондулина способ укладки не имеет значения. Главное – аккуратность разметки волнистой поверхности. Для этого можно применить обрезок листа и цветной карандаш (но не маркер!) Лучше всего разрезать листы ножовкой по дереву с небольшим зубом, смазывая полотно маслом для исключения застревания инструмента. Допускается также применение циркулярных или сабельных электропил. Один лист имеет массу около 6 кг. В результате подъем и укладка листов – под силу даже одному человеку.

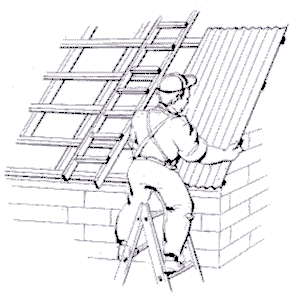

Укладку листов следует начинать с края кровли, находящегося с противоположной стороны преобладающих ветров. Второй ряд начинается с ½ листа, чтобы на углу создать нахлест в три, а не в четыре листа. Этот способ значительно облегчает укладку. Прибивать листы нужно в каждой волне на концах листов, в концевом нахлесте и по обеим краям боковых нахлестов. Для одного листа потребуется 20 гвоздей. Схема их расположения – приведена на рисунке №9 Чтобы провести крепеж точно по осевой линии бруса обрешетки потребуется натянутая веревка.
Для установки ендов используются специальные элементы. Для их установки потребуется дополнительная обрешетка. Программа для подделки кассовых чеков. Крепление коньковых элементов начинается с подветренной стороны с нахлестом не менее 125 мм. Гвозди необходимо вбивать в каждую волну стыкующегося с коньком листа в дополнительные брусья обрешетки. Боковой стык крыши с вертикальной стеной оформляется посредством ендовы, гидроизоляция которой должна быть выполнена с особой тщательностью силиконовым герметиком. Щипец можно также оформить способом, который указан на рисунке №14. Загнуть и закрепить край листа ондулина к щипцовой доске.
Но возможен этот метод только при плюсовой температуре (выше 15°С). Для правильного устройства ребра крыши необходимо применение щипцового или конькового элемента.
На торцевых стыках кровли с вертикальными стенами, дымовыми и вентиляционными трубами нужно использовать покрывающий фартук. Стык фартука надежно гидроизолируется силиконовым герметиком. Прибивается фартук к листу ондулина по каждой волне. Для оформления щипца предназначен специальный щипцовый элемент.
В крайнем случае, возможно применение конькового элемента. Для организации выхода на поверхность кровли и освещения чердачного пространства предназначено кровельное окно. Его крепление выполняется по каждой волне. Верхний лист укладывается с нахлестом поверх основания окна.
Для оформления выпусков вентканалов через кровлю применяется элемент «вентиляционная труба из ондулина». Ее крепление осуществляется по каждой волне. Верхний лист укладывается с нахлестом поверх основания вентиляционного элемента. Для устранения просветов на карнизе и между коньковыми элементами и листами покрытия используется «заполнитель каркаса».
Его применение зависит от особенностей организации вентиляции каждой конкретной кровли. Если необходимо закрепить листы ондулина к металлической обрешетке крыши – применяют саморезы. Их вкручивают с помощью шуруповерта, оснащенного соответствующей насадкой. Самоклеящаяся изолирующая лента ОНДУФЛЕШ – надежная гидроизоляция стыка кровли с печной трубой.
Ее же используют для гидроизоляции стыка кровли с кровельным окном. И она же используется для оформления ендов крыши. ОНДУФЛЕШ улучшит гидроизоляцию карниза крыши. И поможет выполнить надежную гидроизоляцию кровли с любыми внешними надстройками.
Конструкция кровельного пирога из ондулина показана на рисунке 27. Рекомендованная пароизоляция под ондулин (подложка) – это высококачественная подкладочная пленка «ОНДУТИС».
Инструкция 'Монтаж Ондулина' Пожалуйста, перед началом монтажа Ондулин внимательно прочитайте инструкцию по креплению, указанную ниже. Из общих и важных рекомендаций по монтажу Ондулина хотелось бы отдельно упомянуть следующее:. Во время монтажа кровли наступать на уже смонтированные листы можно, но только на волну, а не между волнами. Монтировать листы следует только при плюсовой температуре. При отрицательных (до 5) с большой осторожностью. Ниже — нельзя.
Монтаж Ондулина при высоких положительных температурах (от +30) также не рекомендуется. 20 гвоздей, забитых в один лист, — ГАРАНТИЙНОЕ требование. Отсутствие 20 гвоздей в каждом листе может привести к тому, что кровля «улетит» при сильном ветре. Гвозди — это каркас. Требуйте правильного монтажа от ваших строителей. Обрешетка должна быть сделана из бруска мин. Делать нахлест из 4 листов в одном углу крайне не рекомендуется.
Это может повлечь «вздыбливание» краев листа. Начинайте второй ряд с половины листа, чтобы на угловом стыке был нахлест в 3 листа. То есть первый лист второго ряда необходимо разрезать по вертикали пополам, второй лист положить внахлест мин. В одну волну. Ондулин действительно слегка тянется, чем многие и пользуются, пытаясь «дотянуть» край неровно прибитого листа. Сначала все выглядит красиво — потом ваша крыша идет волнами.
Необходимо соблюдать линейность горизонтальных и вертикальных стыков по всей длине кровли. Нельзя растягивать лист как меха гармошки. Укладывая листы, убедитесь, что они лежат ровно, и только после этого забивайте гвозди. Ну, и классическое, 7 раз отмерь — один раз отрежь — никто не отменял. Все необходимые свесы, нахлесты и расстояния указаны в инструкции.
Если Вы сделаете свес слишком длинным, он провиснет. Слишком коротким — будет забиваться снег, дождь, грязь и т. Если у обрешетки будет неверный шаг, кровля буквально провалится. Демонтировать прибитый лист, не повредив его, очень сложно.
Укладка Ондулина Инструкция
Пришить отрезанный лист нельзя. Правильный монтаж - это не только 15-летняя гарантия. Это ваши деньги, ваши силы и ваше время. Ондулин - не протечет и не улетит. Для этого нужно не так уж и много!
ИНСТРУКЦИЯ ПО КРЕПЛЕНИЮ 1. При угле наклона крыши от 5 до 10 градусов (Уклон от 1/11 до 1/6) требуется сплошная обрешетка из доски или фанеры. Концевой нахлест: 300 мм, боковой нахлест: 2 волны. При угле наклона крыши от 10 до 15 градусов (Уклон от 1/6 до 1/4) делается обрешетка с интервалом 450 мм по осям. Концевой нахлест: 200 мм, боковой нахлест: 1 волна. При угле наклона крыши от 15 градусов и более (Уклон от 1/4 и менее) делается обрешетка с интервалом 600 мм по осям. Концевой нахлест: 170 мм, боковой нахлест: 1 волна.
Бруски обрешетки должны быть прибиты к стропилам на правильных расстояниях по осям. Пользуйтесь деревянным 'интервалом' для поддержания параллельности обрешетин к карнизу. Размечать листы Ондулин желательно цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа. Разрезать листы можно ножовкой по дереву, смазанной маслом для того, чтобы избежать застревания. Можно использовать циркулярную или ручную электропилу. Ондулин- очень легкий материал, один лист весит 6 кг, что делает подъем и укладку листов на кровле совсем несложной.
Начинайте крепить листы с противоположного превалирующим ветрам края крыши. Начинайте второй ряд листов с половины листа, для того чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Это облегчает укладку. Прибивайте листы Ондулин по каждой волне на конце листа и концевом нахлесте, а также по обеим сторонам бокового нахлеста. Прибивайте через одну волну к промежуточным брускам обрешетки.
Для крепления одного листа необходимо 20 гвоздей. Всегда используйте натянутую веревку для того, чтобы производить крепеж точно по линии бруса обрешетки.
Монтаж Ондулина Инструкция
Крепление коньковых элементов Ондулин нужно начинать с противоположного превалирующим ветрам края крыши с нахлестом 125 мм. Прибивать коньковый элемент нужно по каждой волне стыкующегося с ним листа к дополнительным брускам обрешетки. Для оформления ендов используйте специальные ендовы Ондулин. Для крепления ендовы требуется дополнительная обрешетка. Для оформления щипца используйте специальный щипцовый или коньковый элемент Ондулин.
Оформить щипец вы можете также способом, указанным на этом рисунке. Вы можете загнуть и прибить край листа к щипцовой доске. Рекомендуется только при плюсовой температуре. Для правильного оформления ребра крыши используйте щипцовый элемент.
Или коньковый элемент Ондулин. Оформить боковой стык кровли с вертикальной стеной можно при помощи ендовы Ондулин. Стык ендовы со стеной необходимо надежно гидроизолировать. Используйте покрывающий фартук Ондулин на торцевом стыке кровли с вертикальной стеной (например, с печной трубой). Стык покрывающего фартука с вертикальной необходимо надежно гидроизолировать. Прибивать покрывающий фартук к листу необходимо по каждой волне.
Для обеспечения выхода на кровлю и освещения чердака используйте кровельное окно Ондулин. Прибивайте кровельное окно по каждой волне на стыке с листами. Верхний лист должен иметь нахлест поверх основания кровельного окна. Заполнитель карниза Ондулин используется для закрытия просвета листа на карнизе, а также для закрытия просвета между коньковым элементом и листом Ондулин. Заполнитель карниза может применяться или не применяться в зависимости от условий вентиляции каждой конкретной кровли.
Вентиляционная труба Ондулин оформляет выпуск вентиляционных каналов через кровлю. Прибивайте вентиляционную трубу по каждой волне на стыке с листами. Верхний лист должен иметь нахлест поверх основания вентиляционной трубы. Для крепления листов Ондулин к металлической обрешетке используются саморезы Стелфикс. Крепление Стелфикс осуществляется торцевой головкой, вставленной в дрель.
Самоклеящиеся изолирующие ленты Ондуфлеш помогут вам гидроизолировать стык кровли с печной трубой. При помощи самоклеящихся изолирующих лент Ондуфлеш Вы можете гидроизолировать стык кровли с кровельным окном. Самоклеящиеся изолирующие ленты Ондуфлеш могут использоваться для оформления ендовы кровли.
Самоклеящиеся изолирующие ленты Ондуфлеш помогут усилить гидроизоляцию карниза кровли. Самоклеящиеся изолирующие ленты Ондуфлеш помогут вам гидроизолировать стык кровли с любыми надстройками на крыше.
Наиболее часто встречающаяся конструкция кровли с использованием листов Ондулин. В качестве пароизоляции рекомендуем применять высококачественный подкладочный материал Ондутис. СКАЧАТЬ инструкцию по монтажу листов ОНДУЛИН можно в разделе.
